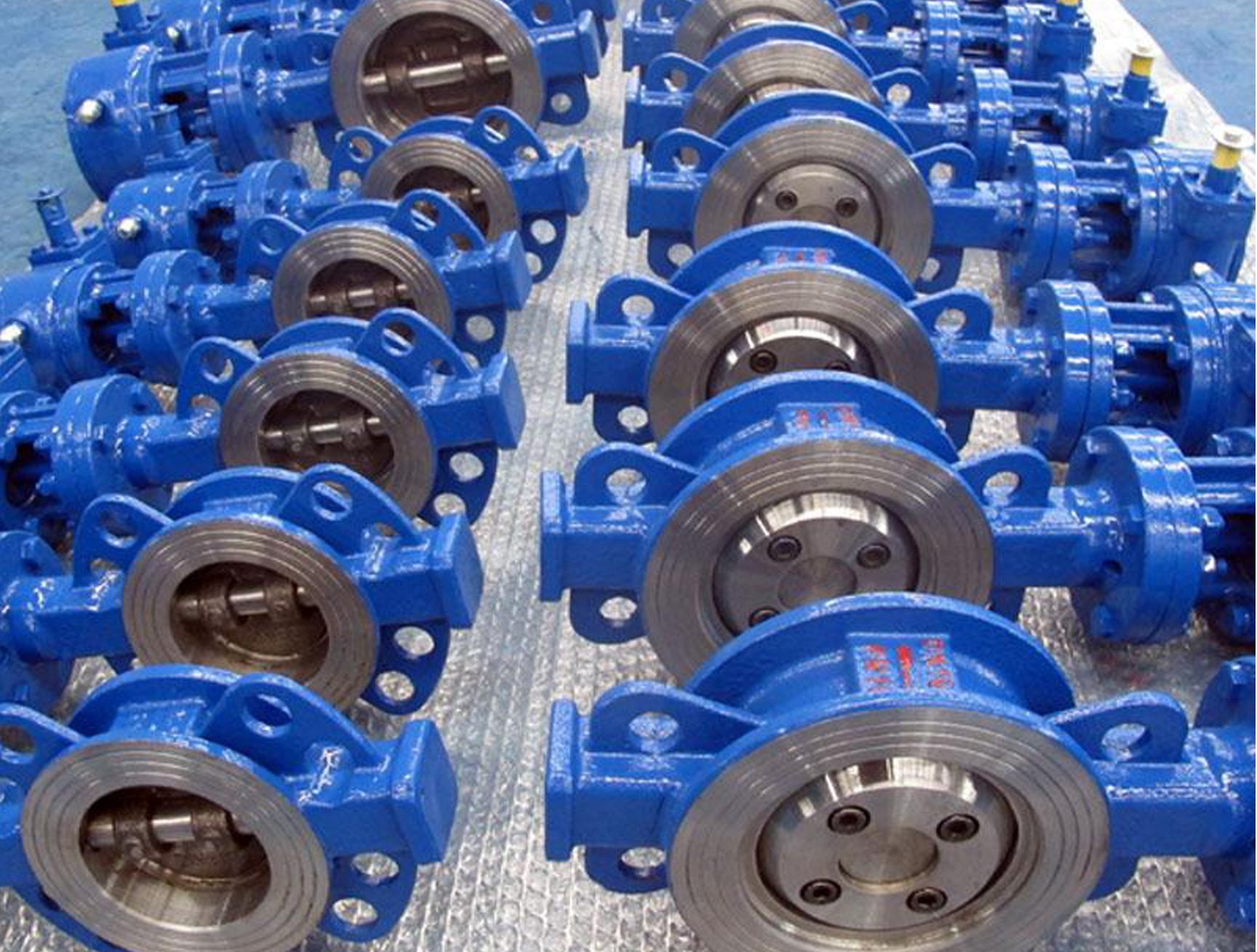

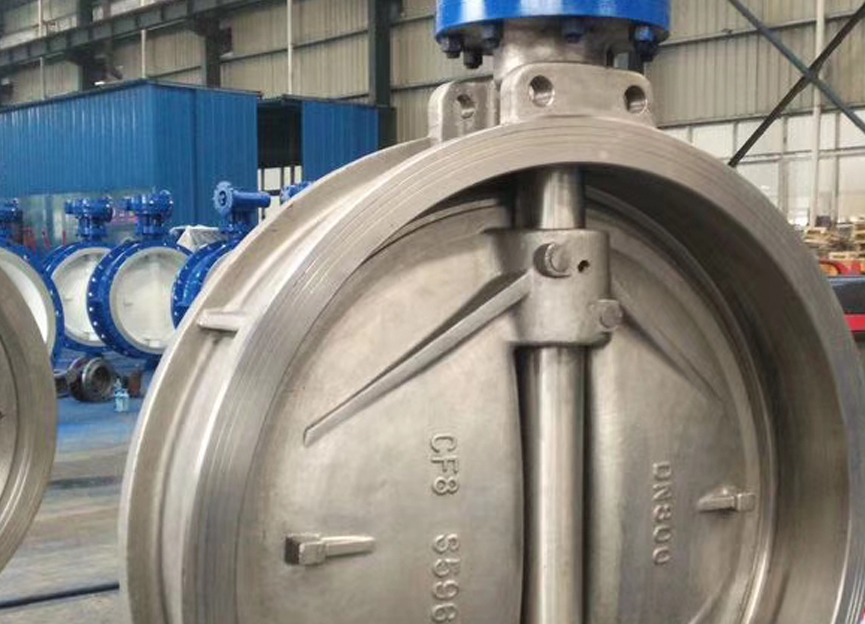

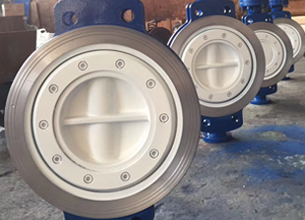

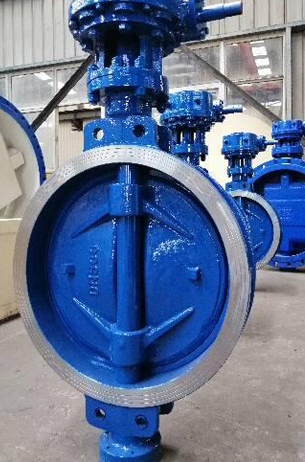

對夾硬密封蝶閥

尺寸：DN50~DN2000

壓力等級：PN6~PN25

主體材料：碳鋼、不銹鋼、合金鋼及雙相鋼、鎳鉻球鐵

連接形式：對夾

操作方式：蝸輪傳動、電動、氣動、液動

原材料優質

可量身定制

售后服務完善

免費獲取報價

24小時免費服務熱線

0375-7232888

產品介紹

本蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。廣泛應用于熱力、冶金、電力、石油化工、給排水、供暖、燃?xì)?、自?lái)水等管道上。

產品特點

1、采用先進的三偏心金屬密封結構，密封性能可靠，可達到零泄漏。
2、啟閉蝶板時密封面迅速脫離閥座，磨損小，啟閉迅速，開關省力。
3、體積小，重量輕，安裝方便。
4、三偏心結構具有自鎖功能，關閉時截段介質，也可任意調節介質流量。

技術參數

公稱通徑	DN（mm）	50-2000
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等
適用溫度	碳鋼；-29℃~425℃ 不銹鋼：-40℃~-600℃

公稱通徑DN		主要外形尺寸					主要連接尺寸				參考重量
公稱通徑DN		主要外形尺寸					PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A	B	D1	z-d	D1	z-d
50	2	43	112	350	180	200	125	4-18	125	4-18	12
65	21/2	46	115	370	180	200	145	4-18	145	4-18	13
80	3	64	120	380	180	200	160	8-18	160	8-18	15
100	4	64	138	420	180	200	180	8-18	190	8-18	17
125	5	70	164	460	180	200	210	8-18	220	8-22	27
150	6	76	175	555	270	280	240	8-22	250	8-26	29
200	8	89	215	780	400	425	295	12-22	310	8-26	45
250	10	114	243	840	400	425	355	12-26	370	12-26	69
300	12	114	285	995	450	560	410	12-26	430	12-30	86
350	14	127	320	1050	450	560	470	16-26	490	16-30	122
400	16	140	350	1220	535	580	525	16-30	550	16-33	141
450	18	152	350	1280	535	580	585	20-30	600	16-36	191
500	20	152	380	1365	535	580	650	20-33	660	20-36	260
600	24	154	435	1460	570	660	770	20-36	770	20-39	380
700	28	165	480	1520	750	550	840	24-36	875	24-42	450
800	32	190	530	1710	750	550	950	24-39	990	24-48	650
900	36	203	595	1810	750	550	1050	28-39	1090	28-48	830
1000	40	216	650	1900	900	750	1170	28-42	1210	28-56	1050
1200	48	254	775	2280	1000	925	1390	32-48	1420	32-56	1400
1400	56	279	870	2450	1000	925	1590	36-48	1640	36-62	1900
1600	64	440	1000	2730	1000	925	1820	40-56	1860	40-62	2900
1800	72	490	1110	3020	1100	980	2020	44-56	2070	44-70	4000
